ВЧ роз'єм QMA Female (мама, гніздо) обтискний на кабель RG58 RG142 RG223 LMR 195 LMR200 SYV50-3 3D-FB під обтиск
103 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (93) 514-14-01Технічний відділ
- Готово до відправки
- Код: QMA-C-KY3

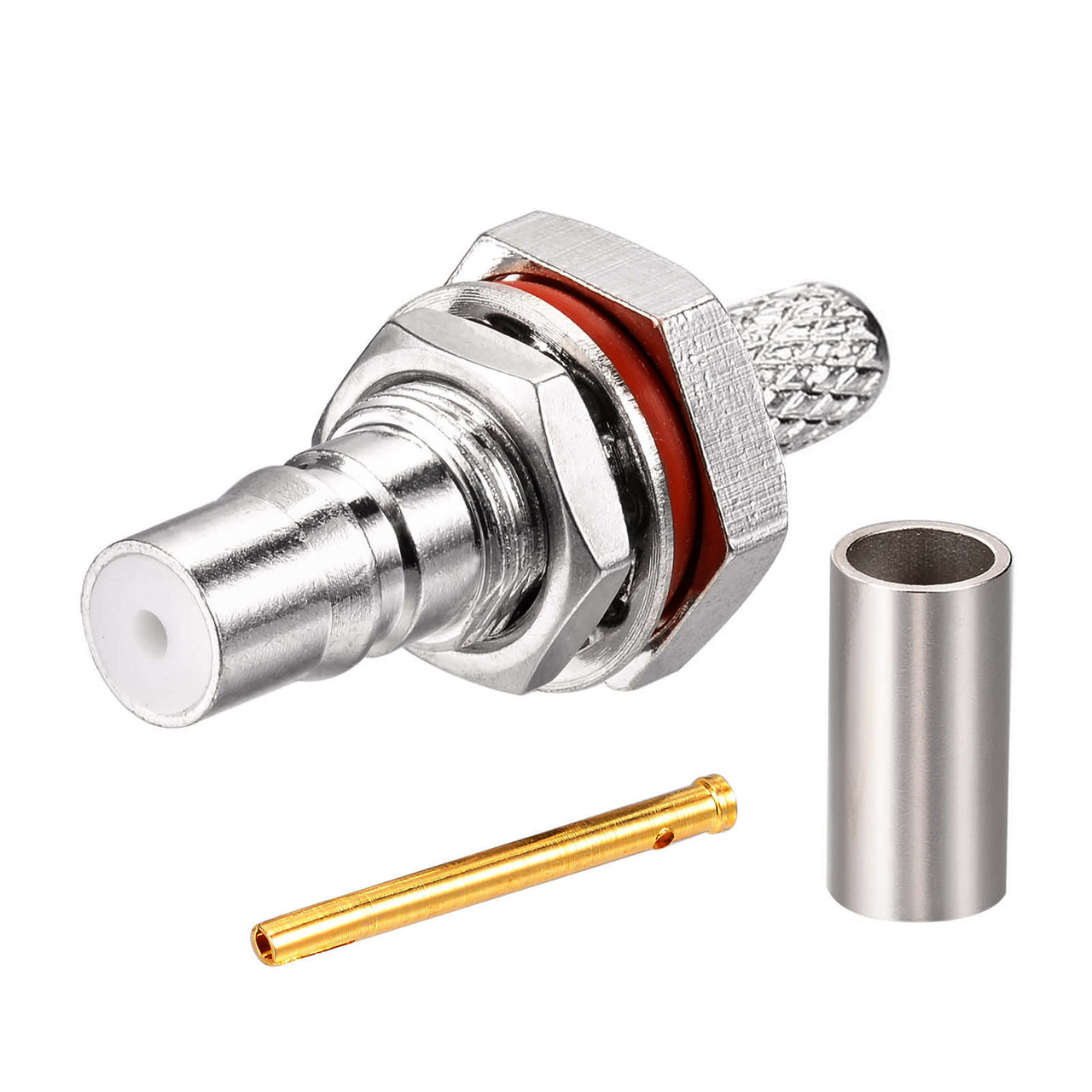

Роз'єм ВЧ QMA Female для кабелю RG58 RG142 RG223 LMR195 SYV50-3 і аналогів із зовнішнім діаметром ізоляції до 4.95 мм. Центральний пін монтується на центральний провід кабелю методом пайки (можливий обтиск). Роз'єм затискається на кабелі обтискним інструментом (кримпером).
Характеристики:
- Тип конектора: Роз'єм QMA кабельний
- Центральний контакт (Pin): Female
- Спосіб монтажу центрального контакту на жилу кабелю: Пайка, можливий обтиск
- Спосіб монтажу на зовнішню оболонку і оплетку кабелю: Потрібен обтискний інструмент (кримпер)
- Спосіб з'єднання з відповідним роз'ємом: Snap-lock
- Конструктив: Прямий конектор
- Коаксіальні кабелі підходять для монтажу: RG58 RG142 RG223 LMR195 LMR200 SYV50-3 3D-FB і аналоги із зовнішнім діаметром ізоляції до 4.95 мм
- Матеріал корпусу: Латунь Brass
- Покриття корпусу: Нікель (Ni)
- Покриття центрального контакту: Золото Gold (Au)
- Матеріал діелектрика: Політетрафторетилен
- Хвильовий опір: 50 Ом
- Діапазон робочих частот: 0-11 ГГц
- Коефіцієнт Стоячої Хвилі (КСВ): 1,3 max. 0-6 ГГц
- Температурний діапазон: від -55 °C до 155 °C
- Вага: 6 г
Представлені на сайті роз'єми QMA слідують стандарту QLF і володіють хвильовим опором до 50 Ω. Їх робоча частота може досягати 18 ГГц, в залежності від типу з'єднувача і кабелю. Більшість QMA-з'єднувачів налаштовані на мінімізацію відбиттів і оптимізовані для частот до 6 ГГц. Вони базуються на габаритах SMA, однак, замість традиційної різьби, використовується інноваційний механізм Snap-lock для з'єднання. Інтерфейс QMA близький до інтерфейсу SMA, проте забезпечує більш швидке і надійне з'єднання, заощадивши час при установці. QMA також забезпечує більш високу щільність розміщення в порівнянні з SMA, так як не вимагає динамометричного ключа для затягування. Однак варто відзначити, що QMA і SMA не сумісні між собою.
Не підійшов цей роз'єм?
Пропонуємо подивитись ІНШІ МОДЕЛІ РОЗ'ЄМІВ з нашого каталогу.
Основні | |
---|---|
Країна виробник | Китай |
Користувальницькі характеристики | |
Тип роз'єму | Прямий |
Тип монтажу | Обтиск |
Конектор | QMA Female |
