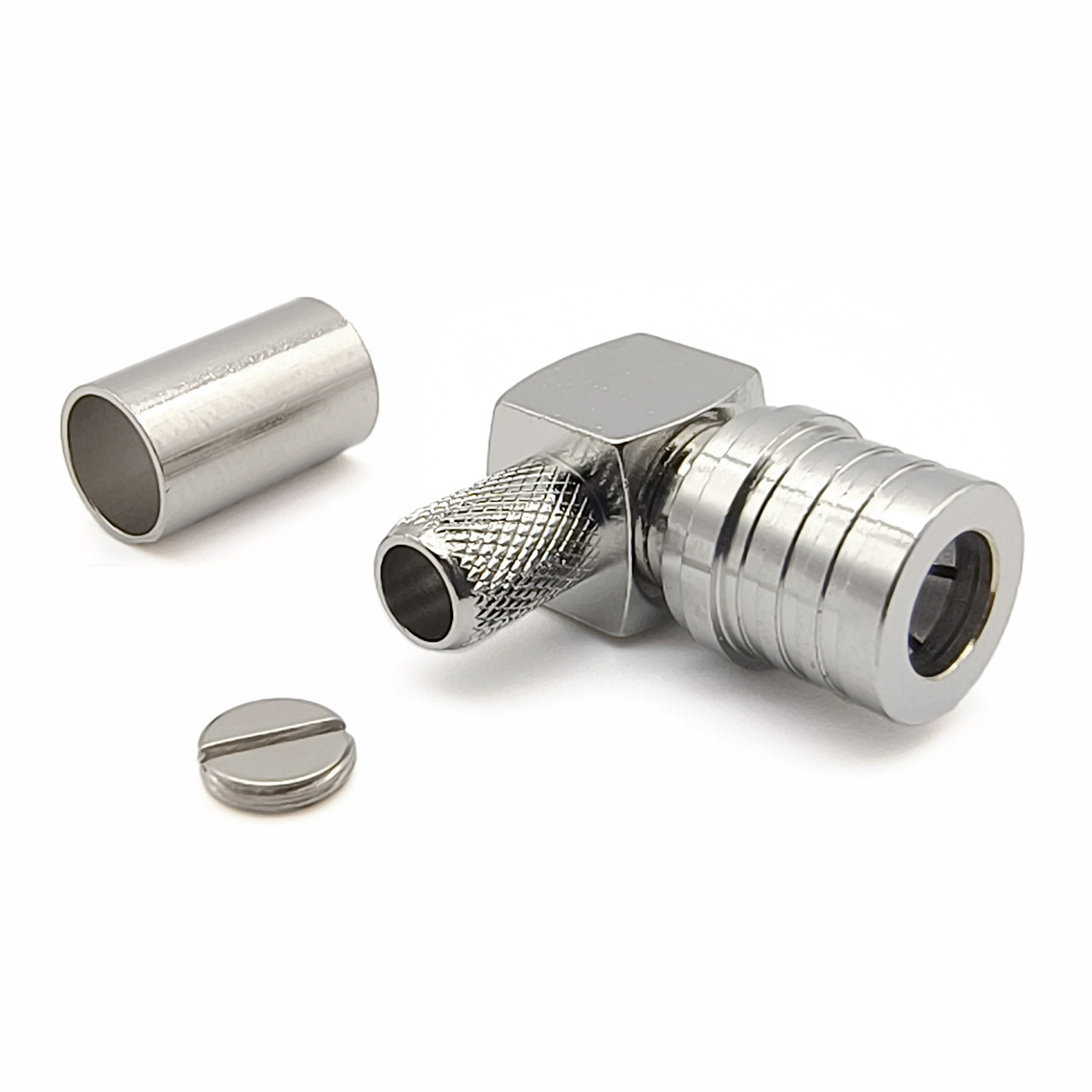

ВЧ роз'єм QMA Male (тато) кутовий 90° обтискний на кабель RG-59 РК-75-3 SYV-50-4 LMR-240 KSR-240 для FPV антен, передавачів

Роз'єм ВЧ QMA Male кутовий 90° для кабелю RG-59, ЖК-75-3, SYV-50-4, LMR-240, KSR-240 і аналогів із зовнішнім діаметром ізоляції до 6.5 мм. Центральний пін монтується на центральний провід кабелю методом пайки (можливий обтиск). Роз'єм затискається на кабелі обтискним інструментом (кримпером).

Характеристики:

• Тип конектора: Роз'єм QMA кабельний
• Центральний контакт (Pin): Male
• Спосіб монтажу центрального контакту на жилу кабелю: Пайка
• Спосіб монтажу на зовнішню оболонку і оплетку кабелю: Потрібен обтискний інструмент (кримпер)
• Спосіб з'єднання з відповідним роз'ємом: Snap-lock
• Конструктив: Кутовий конектор
• Коаксіальні кабелі підходять для монтажу: RG-59, РК-75-3, SYV-50-4, LMR-240, KSR-240 і аналоги із зовнішнім діаметром ізоляції до 6.5 мм
• Матеріал корпусу: Латунь Brass
• Покриття корпусу: Нікель (Ni)
• Покриття центрального контакту: Золото Gold (Au)
• Матеріал діелектрика: Політетрафторетилен
• Хвильовий опір: 50 Ом
• Діапазон робочих частот: 0-11 ГГц
• Коефіцієнт Стоячої Хвилі (КСВ): 1,3 max. 0-6 ГГц
• Температурний діапазон: від -55 °C до 155 °C
• Вага: 9 г

Представлені на сайті роз'єми QMA слідують стандарту QLF і володіють хвильовим опором до 50 Ω. Їх робоча частота може досягати 18 ГГц, в залежності від типу з'єднувача і кабелю. Більшість QMA-з'єднувачів налаштовані на мінімізацію відбиттів і оптимізовані для частот до 6 ГГц. Вони базуються на габаритах SMA, однак, замість традиційної різьби, використовується інноваційний механізм Snap-lock для з'єднання. Інтерфейс QMA близький до інтерфейсу SMA, проте забезпечує більш швидке і надійне з'єднання, заощадивши час при установці. QMA також забезпечує більш високу щільність розміщення в порівнянні з SMA, так як не вимагає динамометричного ключа для затягування. Однак варто відзначити, що QMA і SMA не сумісні між собою.
