ВЧ коаксіальний кабель LMR 195 /CU 50 Ом 6 ГГц з низькими втратами для WiFi/3G/4G/FPV антен (аналог RG58, RG223, 3D-FB)

100 ₴/м

Показати оптові ціни

Мінімальна сума замовлення на сайті — 150 грн

+380 (63) 303-07-00
Відділ продажів
  • +380 (93) 514-14-01
    Технічний відділ
ВЧ коаксіальний кабель LMR 195 /CU 50 Ом 6 ГГц з низькими втратами для WiFi/3G/4G/FPV антен (аналог RG58, RG223, 3D-FB)
Готово до відправкиВЧ коаксіальний кабель LMR 195 /CU 50 Ом 6 ГГц з низькими втратами для WiFi/3G/4G/FPV антен (аналог RG58, RG223, 3D-FB)
100 ₴/м
+380 (63) 303-07-00
Відділ продажів
  • +380 (93) 514-14-01
    Технічний відділ
  • Готово до відправки
  • Оптом і в роздріб
  • Код: TJ-LMR195-CU
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

  УВАГА! Відрізний товар, такий, як кабель, відправляється ТІЛЬКИ ПО 100% ПЕРЕДОПЛАТІ.

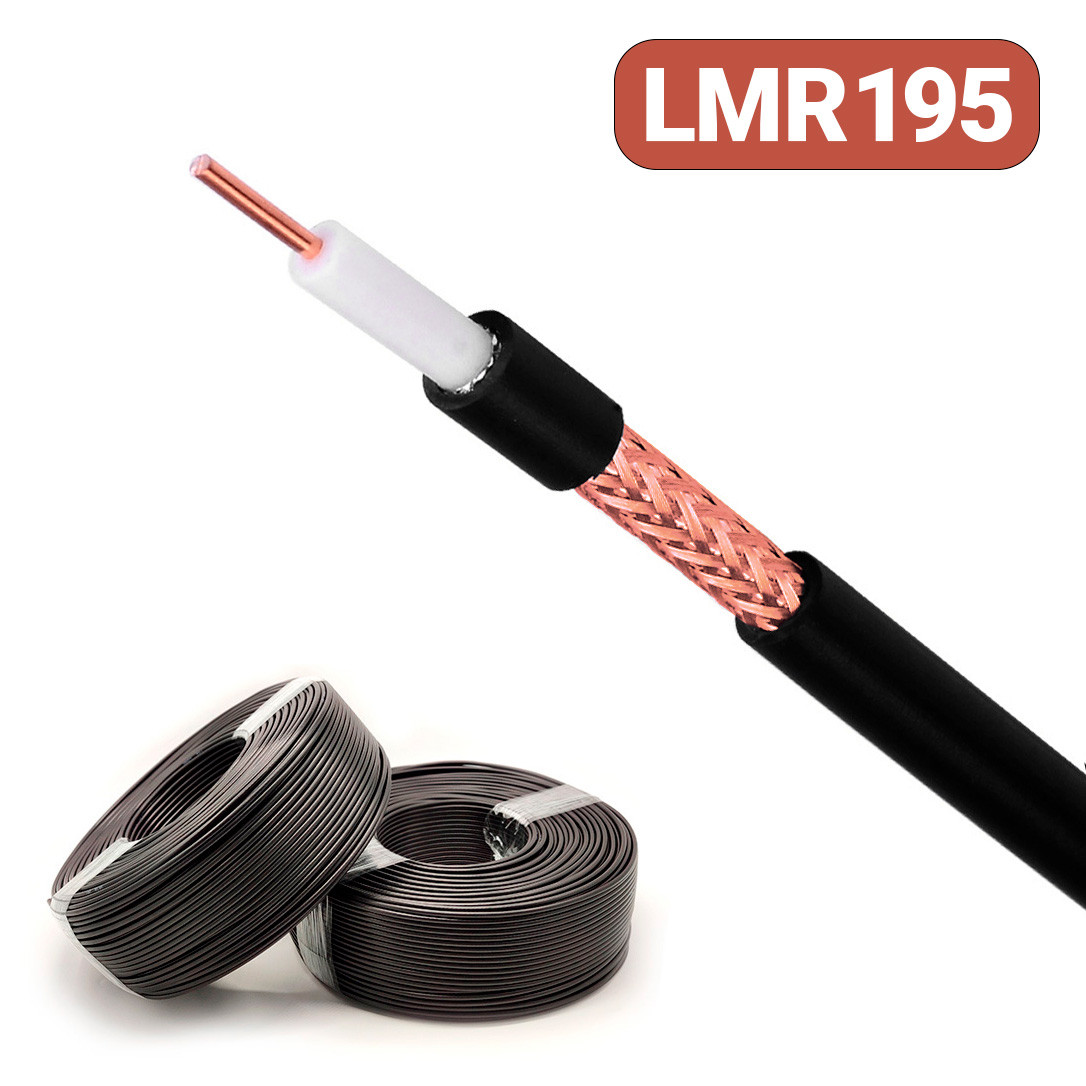

Високочастотний коаксіальний кабель TJKL LMR195 / CU має опір 50 Ом. Застосовується у сфері радіозв'язку для підключення 3G/4G антен, Wi-Fi точок доступу, радіомістів, 3G/4G модемів і роутерів, підсилювачів мобільного зв'язку, репітерів, бустерів, радіостанцій, антен для дронів та квадрокоптерів і т.п.

Призначений для роботи в діапазоні частот до 6 ГГц при робочій температурі від -40°C до 85°C. Він оснащений чорною незабрудненою ПВХ оболонкою типу IIA, що має зовнішній діаметр 4.85 мм. Внутрішній провідник діаметром 0.94 мм є суцільною жилою з міді. Має два екрануючі шари - двостороння алюмінієва фольга і обплетення з алюмінію, плакованого міддю.

Кабель LMR195/CU має нижчі втрати, ніж кабелі типу RG58/RG142. Наприклад, загасання на частоті 5800 МГц становить 89.86 дБ/100м. Заміна цих кабелів на LMR195/CU дозволить збільшити в рази потужність сигналу, що приймається або передається.

Конструкція кабелю
Центральний провідник Чиста мідь, моножила Ø 0.94 ± 0.02 мм
Внутрішній діелектрик Спінений поліетилен FPE Ø 2.79 ± 0.1 мм
Перший екрануючий шар Двостороння алюмінієва фольга 16 мм приварена до діелектрика Ø 2.98 ± 0.1 мм
Другий екрануючий шар Обплетення: алюміній, плакований міддю, 96 жили * 0.12 мм Ø 3.45 ± 0.1 мм
Зовнішня захисна оболонка Полівінілхлорид PVC Ø 4.85 ± 0.1 мм



Технічні характеристики
Хвильовий опір 50 Ом
Погонна ємність 83  ;± 2 пФ/м
Відносна швидкість 76 %
Пікова потужність 2.5 кВт
Випробова напруга пробою оболонки 3000 В (змінного)
Опір внутрішнього провідника постійному струму 24.86 Ом / 1000 м
Опір зовнішнього  провідника постійного струму 16.01 Ом / 1000 м
Частота зрізу 15 гГц
Робоча температура - 40 … 85 °C
Мінімальний радіус вигину 25 мм
Максимальний натяг 17.2  кг
Вага 30 г/м
Ефективність екранування > 90 дБ
VSWR 0-6000мгц <1.25



Коефіцієнт згасання при 20°C
Частота, мГц дБ / 100 м
100 10,62 дБ
400 21,6 дБ
900 32,93 дБ
1500 43,59 дБ
1800 47,95 dB
2500 56,67 dB
3000 62,54 dB
5800 89.86 дБ



 Можливе виготовлення антенних зборок на замовлення з різними роз'ємами, довжиною та типом кабелю. Додаткова інформація - на запит.

Основні
Країна виробникКитай
ПризначенняДля систем зв'язку
Тип кабеляКоаксіальний
Конструкція кабелюГнучка
Маса0.03 кг/м
Матеріал жилиМідь
Конструктивні особливості
Кількість жил96
Номінальний діаметр центральної жили0.94 мм
Номінальний діаметр з оболонкою4.85 мм
Номінальний діаметр з екраном3.45 мм
Матеріал захистуПВХ
Наявність екрануТак
Виконання 1 екранаФольга
Виконання 2 екранаДріт
Матеріал 1 екранаАлюміній
Матеріал 2 екранаМідь
Механічні характеристики
Мінімальна робоча температура-40 град.
Максимальна робоча температура85 град.
Мінімальний радіус вигину25 мм
Електричні характеристики
Розтягуюче зусилля17.2 Н
