Коаксіальний кабель RG316 TJKL 50 Ом 2.5 мм тефлоновий високочастотний для пігтейлів, антен, WiFi, FPV, 4G
66 ₴/м
Показати оптові ціниМінімальна сума замовлення на сайті — 150 грн
- +380 (93) 514-14-01Технічний відділ
- +380 (93) 514-14-01Технічний відділ
- Немає в наявності
- Оптом і в роздріб
- Код: TJ-RG316
|
УВАГА! Відрізний товар, такий, як кабель, відправляється ТІЛЬКИ ПО 100% ПЕРЕДОПЛАТІ. |

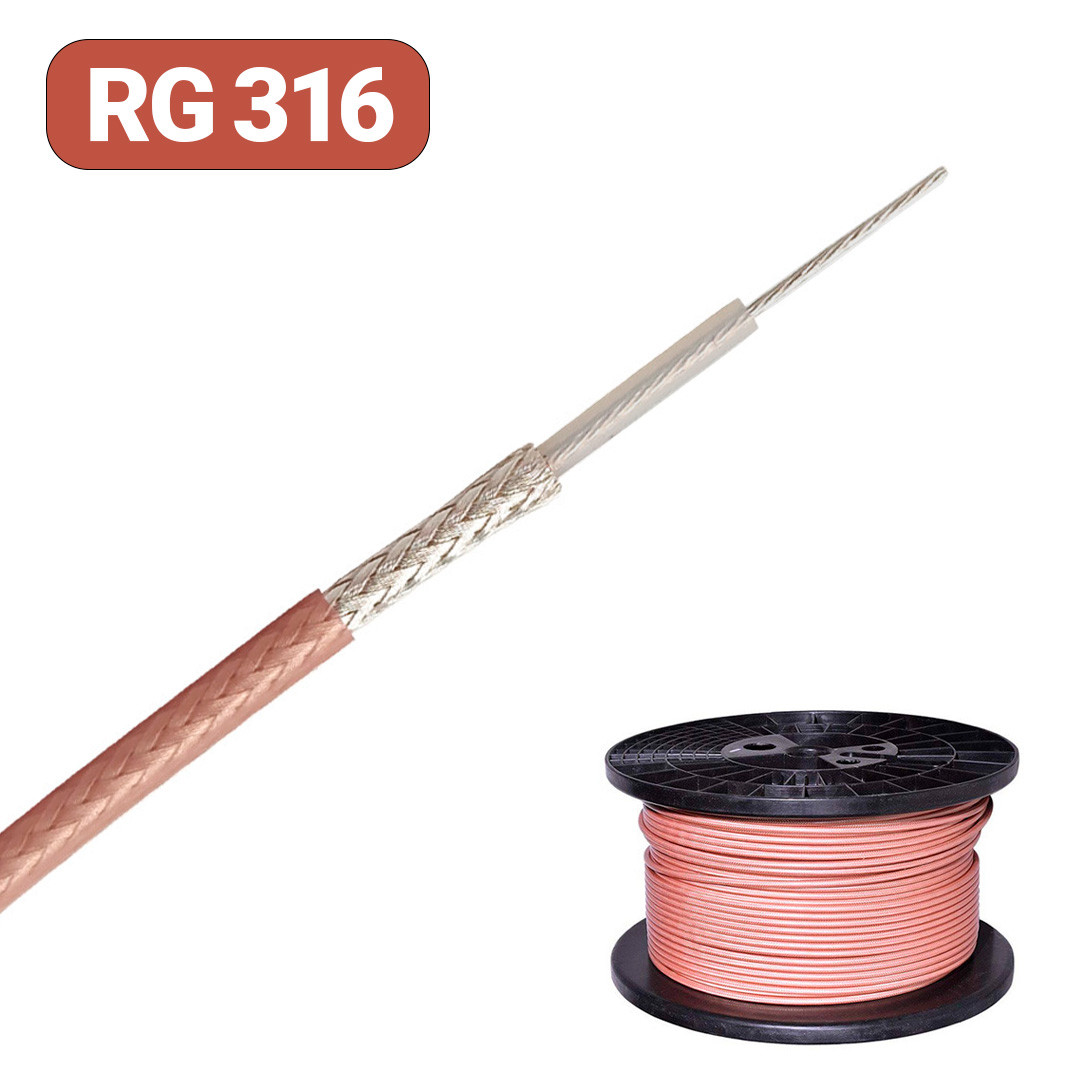

Коаксіальний високочастотний кабель TJKL RG316 являє собою тонкий антенний кабель діаметром 2.54 мм з центральним багатожильним провідником діаметром 0.5 мм з посрібленої міді, мідним посрібленим екраном щільністю 95,2% в поліхлорвінілової оболонці із загальним хвильовим опором 50 Ом. Оболонка коаксіального кабелю RG316 розрахована на температуру 200 градусів, тому кабель може застосовуватися в самих несприятливих умовах експлуатації.
Коаксіальний кабель RG316 використовується для передачі високочастотних сигналів гігарецових діапозонів в різних перехідниках для приймачів і передавачів, наприклад в FPV відео передавачах.
На відміну від кабелю 75 Ом (який більше використовується для передачі відеосигналу), коаксіальний кабель 50 Ом має кращу пропускну здатність і застосовується переважно для передачі даних або інформації (найчастіше для організації систем двостороннього зв'язку). Тому 50 Ом антенний кабель RG316 використовують в мережах Ethernet, в радіостанціях, для організації систем GPS (супутникового позиціонування), для організації систем прийому мобільного інтернету 3G, 4G, 5G і стільникового зв'язку.
| Конструкція кабелю | ||
| Центральний провідник | Посріблений мідний провідник, 7 жил * 0.175 мм | Ø 0.53 ± 0.02 мм |
| Внутрішній діелектрик | Політетрафторетилен PTFE | Ø 1.52 ± 0.05 мм |
| Екрануючий шар | Обплетення з посрібленої міді, 80 жил * 0.1 мм, щільність обплетення 95.2% | Ø 2.13 ± 0.1 мм |
| Зовнішня захисна оболонка | Фторований етилен-пропілен FEP | Ø 2.54 ± 0.1 мм |
| Технічні характеристики | ||
| Хвильовий опір | 50 Ом | |
| Погонна ємність | 96 ;± 2 пФ/м | |
| Відносна швидкість | 69 % | |
| Пікова потужність | 2.4 кВт | |
| Випробова напруга пробою оболонки | 3000 В (змінного) | |
| Опір внутрішнього провідника постійному струму | 78.8 Ом / 1000 м | |
| Опір зовнішнього провідника постійного струму | 21.65 Ом / 1000 м | |
| Частота зрізу | 11 гГц | |
| Робоча температура | - 55 … 200 °C | |
| Мінімальний радіус вигину | 25 мм | |
| Максимальний натяг | 9.5 кг | |
| Вага | 14.5 г/м | |
| Ефективність екранування | > 90 дБ | |
| VSWR (0-6000 мГц) | < 1.25 | |
| Коефіцієнт згасання при 20°C |
| Частота, мГц | дБ / 100 м |
| 100 | 14.2 дБ |
| 400 | 38.3 дБ |
| 900 | 78.2 дБ |
| 1500 | 127.2 дБ |
| 1800 | 143.2 dB |
| 2500 | 173.5 dB |
| 3000 | 187.2 dB |
| 5800 | 215.5 дБ |
|
Можливе виготовлення антенних зборок на замовлення з різними роз'ємами, довжиною та типом кабелю. Додаткова інформація - на запит. |
| Основні | |
|---|---|
| Країна виробник | Китай |
| Призначення | Для систем зв'язку |
| Тип кабеля | Коаксіальний |
| Конструкція кабелю | Гнучка |
| Маса | 0.03 кг/м |
| Матеріал жили | Мідь |
| Конструктивні особливості | |
| Кількість жил | 96 |
| Номінальний діаметр центральної жили | 0.94 мм |
| Номінальний діаметр з оболонкою | 4.85 мм |
| Номінальний діаметр з екраном | 3.45 мм |
| Матеріал захисту | ПВХ |
| Наявність екрану | Так |
| Виконання 1 екрана | Дріт |
| Матеріал 1 екрана | Мідь |
| Колір оболонки | Бежевий |
| Механічні характеристики | |
| Мінімальна робоча температура | -50 град. |
| Максимальна робоча температура | 200 град. |
| Мінімальний радіус вигину | 25 мм |
| Щільність обплетення | 95.2 % |
| Електричні характеристики | |
| Розтягуюче зусилля | 9.5 Н |
- Ціна: 66 ₴/м
